光器件模塊焊接機 脈沖式熱壓機 亞貝裝備技術排線哈巴焊機

• 發布日期：2026-3-4 9:19:09 閱讀次數：481

•


  光器件模塊焊接機 脈沖式熱壓機 亞貝裝備技術排線哈巴焊機

  產品用途：適用于墨盒芯片焊接機,手機電池片焊接機,高密度FPC、FFC與PCB、連接器之間的熱壓焊接工藝。








  轉盤脈沖熱壓機特點：

  1.因應不同產品，升溫速度可供調選。

  2.特種材料焊接頭，確保產品受壓平均。

  3.備有真空功能，調節對位更容易。

  4.溫度數控化，清楚精密。

  5.備有數字式壓力計,可預設壓力范圍。

  6.微電腦控制,精確穩定

  7.可編程曲線包括預熱及回流焊溫度

  8.適用于各種高密度TAB、TCP壓接及FPC、FFC與PCB焊錫壓接

  9.振動小，噪音低，電壓不波動.

  10.焊頭使用鉬合金取代傳統鈦合金，升溫降溫快，傳熱系數好，耐腐蝕。

  11.單頭雙夾具設計，效率高，節約用工成本。




  轉盤脈沖熱壓機規格：







  1. 機器尺寸：610×400×670mm
  2. 工作尺寸：150x150mm
  3. 機器重量：80kg
  4. 工作氣壓：0.2-0.8Mpa
  5. 電源：AC220V±10% 50HZ,2300W
  6. 升溫設置：兩段設置，4個預存程序
  7. 工作環境：10-60℃，40%-95%
  8. 焊接壓力：1~50Kg
  9. 溫度設置：室溫~500℃誤差±5℃
  10. 熱壓時間：1~99s
  11. 熱壓精度：0.2mm
  12. 熱壓頭尺寸：90X5mm脈沖熱壓機,脈沖式熱壓機,FPC熱壓機 YLPC-1AS
  13.

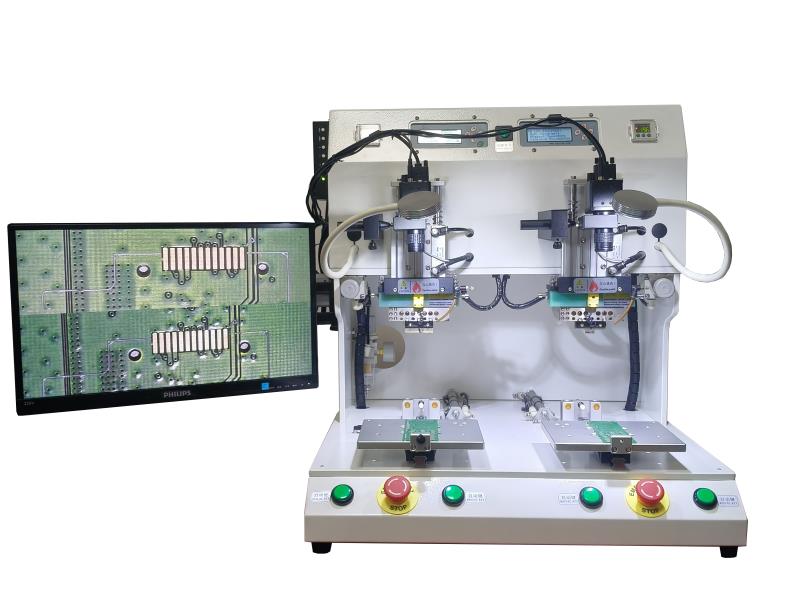

  14. 從設備結構上看，它主要具備以下特點：

      1. 雙頭設計：頂部有兩個獨立的熱壓焊接頭，可以同時或分別對兩個工件進行加工，提高了生產效率。
      2. 視覺對位系統：機器上方配有工業相機和顯示屏，通過攝像頭實時采集工件圖像，并顯示在操作屏上，方便操作人員進行精準定位。
      3. 雙工位平臺：底部設有兩個獨立的工作平臺，可以放置待加工的電路板（PCB）或柔性線路板（FPC）。
      4. 參數顯示與控制：機身正面配有數字顯示屏和操作按鈕，可以精確控制和顯示溫度、壓力、時間等關鍵工藝參數。右側還設有壓力表，用于監測氣壓。

      這類設備通常用于電子制造行業中，對軟硬結合板、柔性排線（FPC）、扁平電纜（FFC）與PCB板之間的焊接，或者對SMD元件、熱敏元件進行精密加熱貼合。
