亞貝智能裝備有限公司手動走刀式分板機YLVC-1M，代替人工手掰板操作簡單省時省力效率高

• 發布日期：2022-3-11 16:06:08 閱讀次數：1915

• 手動分板機   手推式PCB分板機

  *******************************************************************************

  YLVC-1M 產品簡介

          ☆ YLVC-1M走刀式分板機，采用新型走刀式輕量化設計，一次完成微剪切應力切板行程，適用于分切帶有V形槽的PCB線路板。

          ☆ 產品不動，下切刀前后移動，品質保證。剪切應力降低，產品潛在質量風險降低。

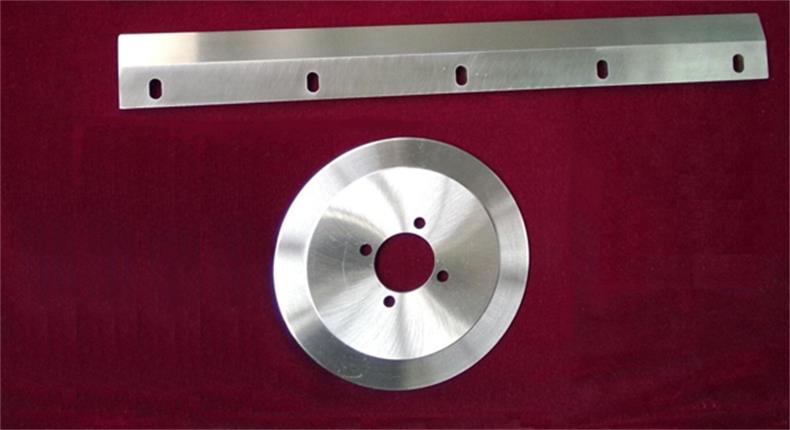

          ☆ 刀具采用高速鋼精密研磨制成，可重復研磨使用。



  分切原理

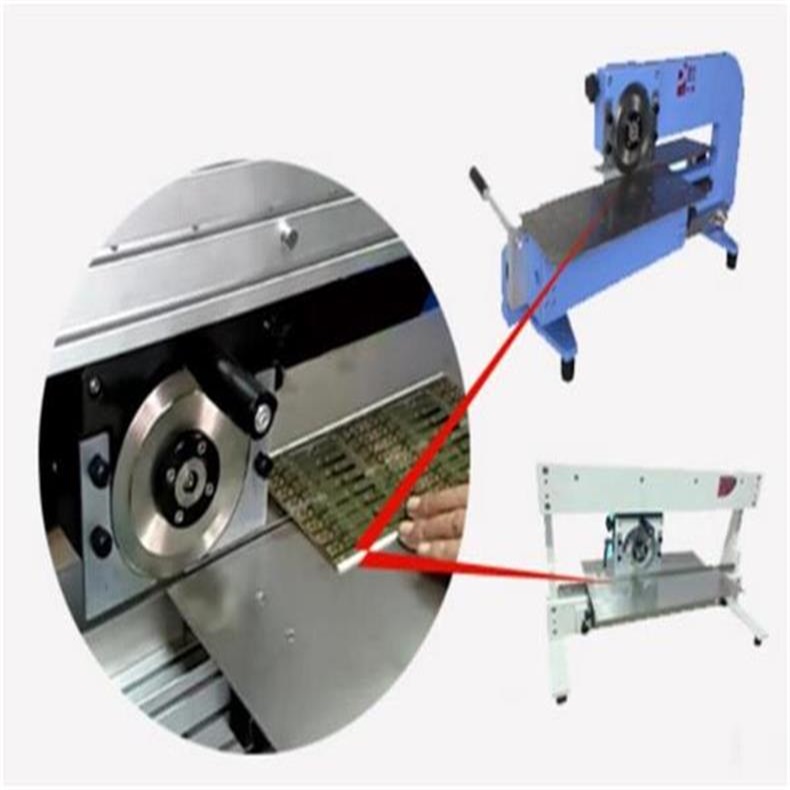

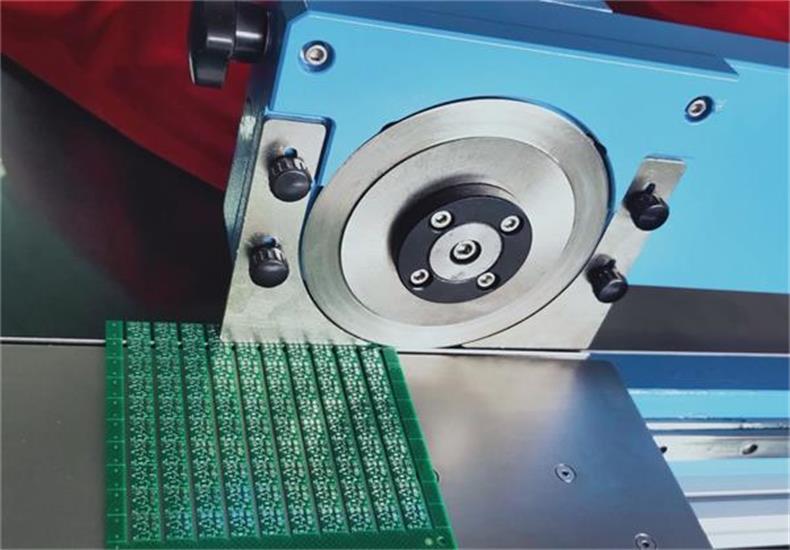

          將要進行分切的V-CUT連板的V形槽對準下切刀的刀刃口，然后手推手柄，下切刀沿線性導軌前后移動，圓形刀被動旋轉，從而將V-CUT連板分離。









  分切原理

          將要進行分切的V-CUT連板的V形槽對準下切刀的刀刃口，然后手推手柄，下切刀沿線性導軌前后移動，圓形刀被動旋轉，從而將V-CUT連板分離。

  技術參數

          ☆ 型號    YLVC-1M

          ☆ 使用動力   手推

          ☆ 機器重量   40kg

          ☆ 外形尺寸  620×260×310mm

          ☆ 刀具尺寸   上圓刀直徑125MM，下切刀6X38X330MM，單次有效分板長度33MM。

          ☆ 適用范圍  凡有V-CUT之SMD PCB板皆可適用于此機器。

  ☆ 配置安全保護裝置，如有人體或物體進入切刀區會自動停機。

  功能特點

          ☆ 切板長度可隨意設置。

  ☆ 裁切率四手動控制。

          ☆ 裁切應力小，不易形成龜裂現象。

          ☆ 刀具開口可根據基板厚度及V形槽深淺進行調整。

  ☆ 輪刀，走刀式裁切，少粉塵現象，手推驅動，少碳粉污染。

          ☆ 非磨擦式切削，無刀具金屬殘留。

          ☆ 刀具由臺灣專業刀具工廠制作，材質為日本高速鋼。
