自產銷售分板機，PCB分板機，V槽分板機，led鋁基板分板機，氣動分板機PCB

• 發布日期：2023-3-27 15:14:50 閱讀次數：2102

• 自產銷售分板機，PCB分板機，V槽分板機，led鋁基板分板機，氣動分板機PCB

  LED鋁基板分板機，鍘刀式分板機

  ********************************YLVC-2產品簡介

          ☆ YLVC-2分板機，采用氣電式輕量化設計，一次完成微剪切應力切板行程,適用于分切帶有V形槽的PCB線路板。

          ☆ 無圓刀型分板時產生的弓形波(BOW WAVES)及微裂痕(MICRO CRACK),使用楔形刀具線性分板，剪切應力降低，使敏感的SMD組件，甚至電容均可不受影響，產品潛在質量風險降低。

          ☆ 切板行程(即上下刀具開口可調范圍)在0.3-3mm ，絕無操作安全上的顧慮，刀具采用高速鋼精密研磨制成，可重復研磨使用。



  分切原理

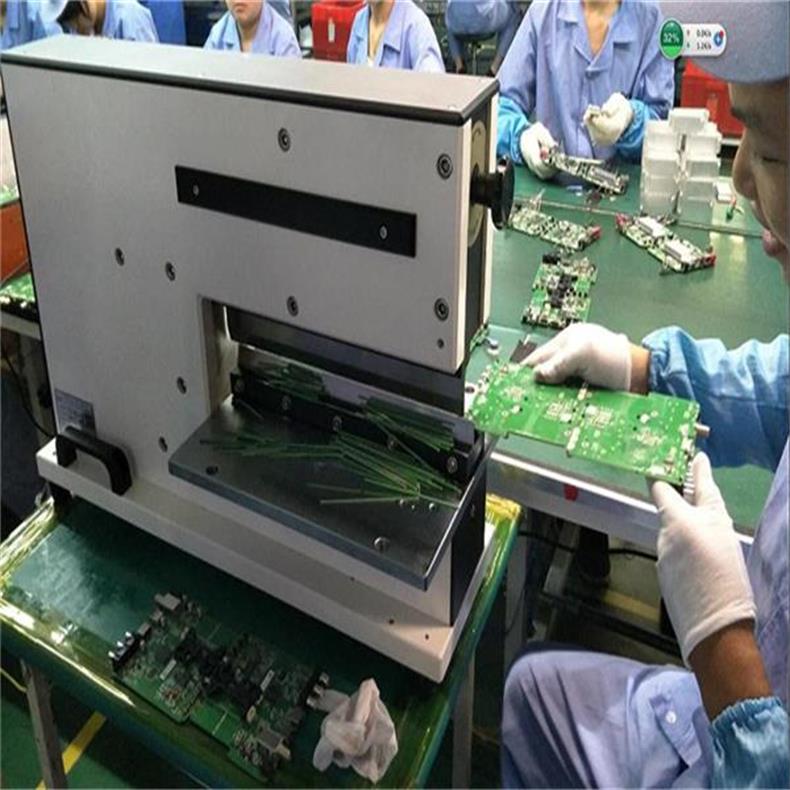

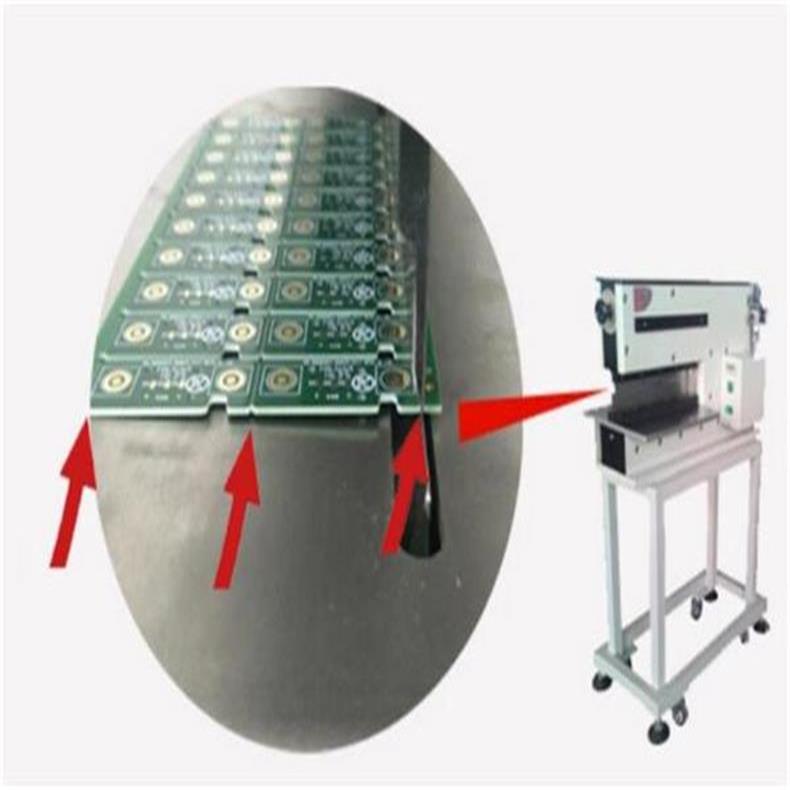

          將要進行分切的V-CUT連板的V形槽對準下切刀的刀刃口，順著刀刃送入到刀內適當位置進行防呆，然后腳踩腳踏閥，氣缸工作使上切刀下降,從而將V-CUT連板分離.



  技術參數

           ☆ 型號    YLVC-2

           ☆ 使用電壓    220VAC

           ☆ 工作壓力   0.4-0.6Mpa

           ☆ 機器重量    120kg

           ☆ 外形尺寸  720×300×440mm

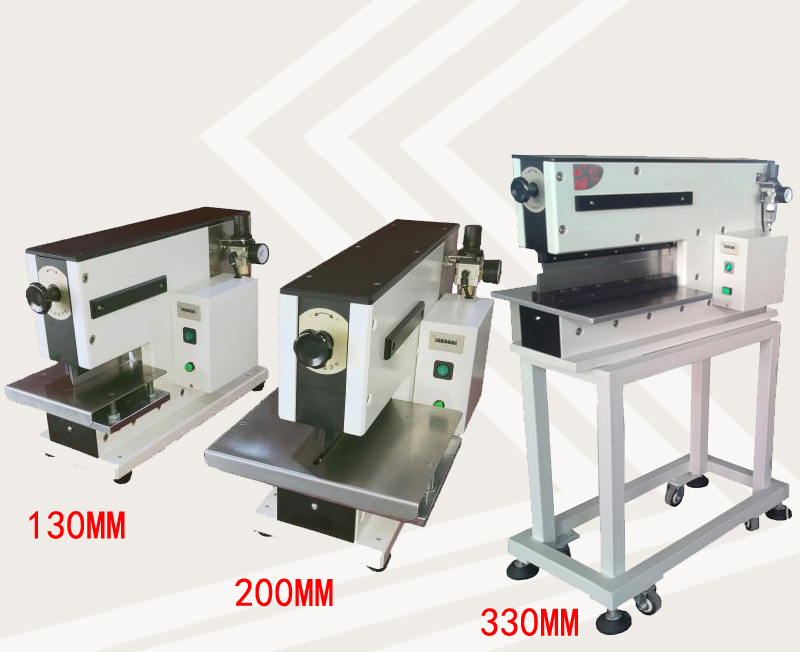

           ☆ 刀具尺寸   上切刀6X60X356MM  下切刀6X38X356MM ,單次有效分板長度330MM

           ☆ 適用范圍  凡有V-CUT之SMD PCB板皆可適用于此機器

  功能特點

           ☆ 裁切率為1秒/1分割，由腳踏板開關控制。

           ☆ 裁切刀組為被動啟動，可安全掌握裁切線及位置；裁切應力小，不易形成龜裂現象.

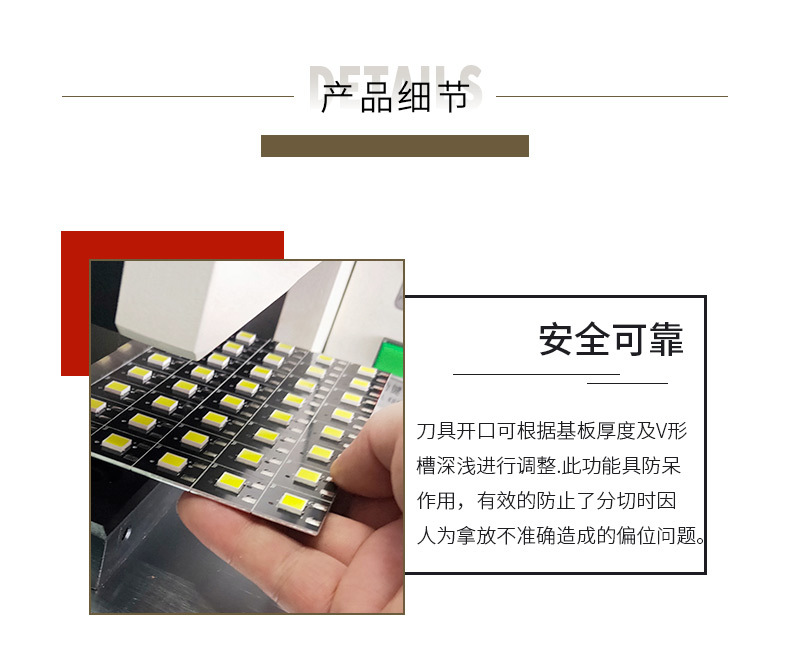

           ☆ 刀具開口可根據基板厚度及V形槽深淺進行調整.此功能具防呆作用，有效的防止了分切時因人為拿放不準確造成的偏位問題。

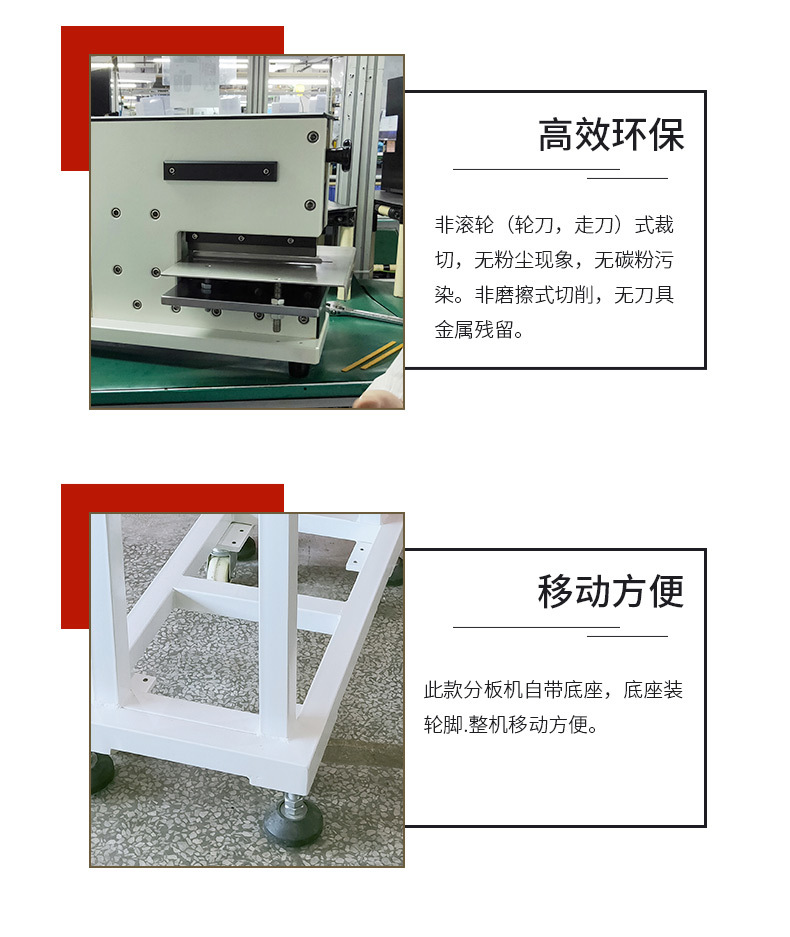

          ☆ 非滾輪（輪刀，走刀）式裁切，無粉塵現象，無碳粉污染。

          ☆ 非磨擦式切削，無刀具金屬殘留。

          ☆ 刀具由臺灣專業刀具工廠制作，材質為日本高速鋼。

          ☆ 此款分板機自帶底座，底座裝輪腳.整機移動方便。

          ☆ 使用4-5KG的空壓，無須特定切割場所；刀具以防銹保養油擦拭即可。
